Ningbo PinSheng Machinery Manufacturer som en av den professionella EPS-MASKINEN i Kina, vi tillverkar den högkvalitativa EPS-blockformningsmaskinen, Välkommen att köpa Pinsheng EPS-blockformningsmaskin från oss.
x
produkt introduktion

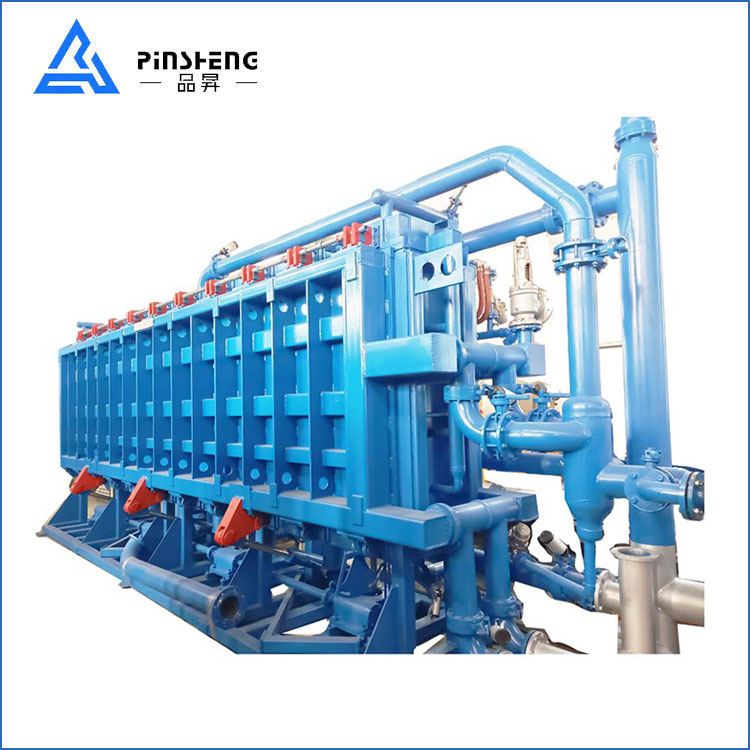

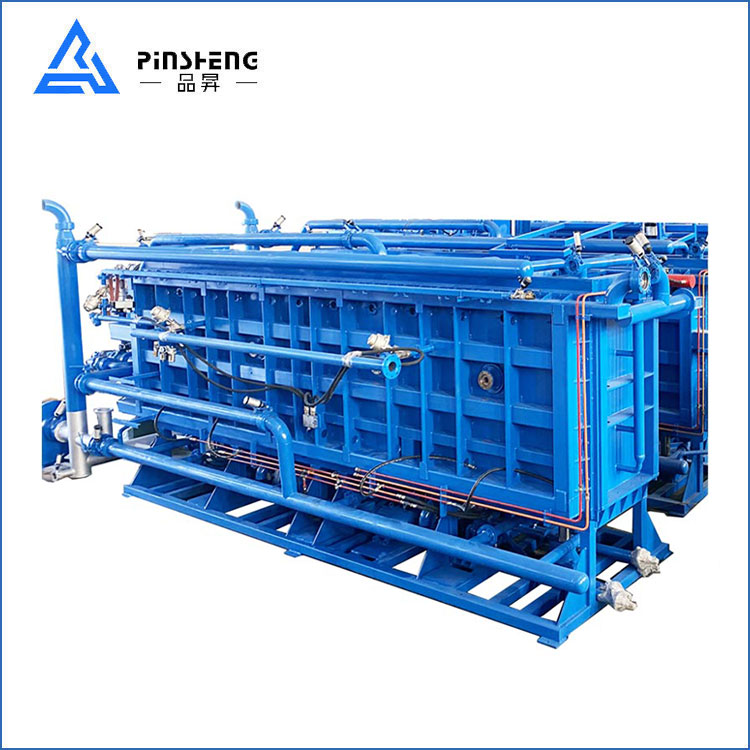

Modell: PSBM200-800VC/AC
Märke: PinSheng
Mekanisk struktur:
a. maskinformen är svetsad på starka rektangulära rör och stålplåtar som säkerställer hög hållfasthet för maskinens extra säkerhet.
b. efter värmebehandling bearbetas alla formramar genom sandblästring, vilket avsevärt förbättrar korrosionsprestanda och livslängd för utrustningen
c. Antar tre tyska mätare och säkerhetsventiler för multisäkerhetsskydd.
Ångsystem:
Tre kulventiler, jämfört med ett stort ångventilstyrsystem, sparar 20 % ånga, med ISO-standard fjärilsventiler, vilket avsevärt förbättrar stabiliteten och ökar maskinens livslängd.
Kontrollsystem:
a. antar PLC(Mitsubishi) och HMI(WEINVIEW) vilket gör driften enkel.
b.stroke justeras av kodaren som styrs genom HMI-inställningarna, enkel justering och hög noggrannhet.
Artikel |
Enhet |
PSBM200VC |
PSBM300VC |
PSBM400VC |
PSBM600VC |
PSBM800VC |
Formrumsstorlek |
mm |
2040X1240X630 |
3060X1240X630 |
4080X1240X630 |
6100X1240X630 |
8120X1240X630 |
Block storlek |
12g/L |
2000X1200X600 |
3000X1200X600 |
4000X1200X600 |
6000X1200X600 |
8000X1200X600 |
x |
mm |
x |
x |
DN150 |
DN150 |
DN200 |
Ångförbrukning |
kg/cykel |
20-30 |
30-40 |
45-55 |
60-70 |
80-100 |
Ångtryck |
Mpa |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
Tryckluftsintag |
mm |
DN50 |
DN50 |
DN50 |
DN50 |
DN50 |
Komprimerad luft |
m³/cykel |
1-1,5 |
1,5-1,8 |
1,8-2 |
2-2,3 |
2,2-2,5 |
Komprimerad luft |
Mpa |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
Dräneringsångventil |
mm |
âˆ...125 |
âˆ...150 |
âˆ...200 |
âˆ...200 |
âˆ...250 |
Dräneringsfläkt utlopp |
mm |
âˆ...125 |
âˆ...125 |
âˆ...150 |
âˆ...150 |
âˆ...200 |
Genomströmning |
15 kg/m³ |
5-12 min |
6-15 min |
7-18 min |
8-18 min |
10-18 min |
Ansluten last |
kw |
9.5 |
11 |
13 |
13 |
16.5 |
Yttre dimension |
mm |
4000X2200X2900 |
5030X2270X2900 |
6600X2550X2900 |
8500X2700X2900 |
11300X2800X3100 |
Vikt |
kg |
4200 |
6000 |
8500 |
9500 |
13800 |
